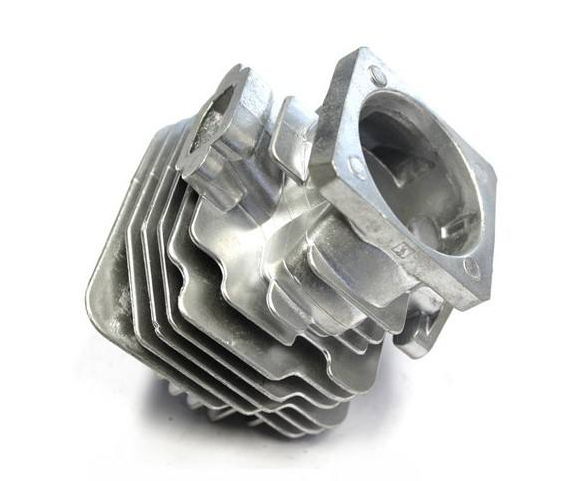

压铸流程原理及其特点

压铸即压力铸造的简称，它是在高压作用下，将液态或半液态合金液以卨的速度压入铸型 型腔，并在压力下凝因成形而获得轮廓淸晰、尺寸精确铸件的方法。高压高速是压铸的两大特点北京写字楼装修公司，也是区別其他铸造方法的基本特征。压铸的压力通常在几兆帕至几十兆帕，充填速度通常 在0.5~70m/S,充填时间很短，一般为0.01 ~0.03s。

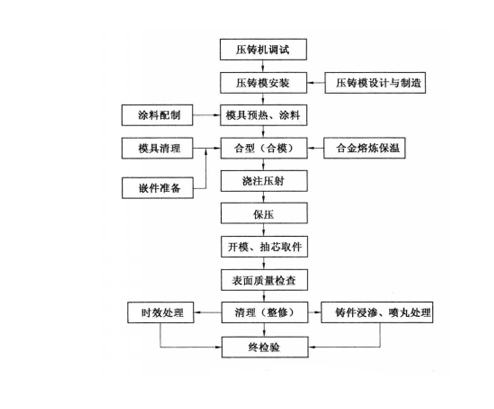

压铸工艺流程

压铸工艺是把压铸合金、压铸模、压铸机这三个压铸生产要素有机组合和运用的过程。压祷时，影响金属液充填成型的因素很多，其中主要有压射力、压射速度、充填时间和 压铸模温度等。

1、压力和速度的选择。压射比压的选择，应根据不同合金和铸件结构特性确定。对充填速度的选择，一般对于厚壁或内部质量要求较高的铸件，应选择较低的充填速度和高的增压压力;对于薄壁或表面质量要求高的铸件以及复杂的铸件，应选择较高的比历和高的充填速度。

2、浇注温度。浇注温度是指从压定进入型腔时液态金属的平均温度，由于对压室内的液态金属温度测量不方便，一般用保温炉内的温度表示。浇注温度过高，收缩大，使铸件容易产生裂纹、晶粒粒大、还能造成粘型;浇注源度过低，易产生冷隔、表面花纹和浇不足等缺陷。因此浇注温度应与压力、压铸型温度及充填速度同时考虑。

3、压铸型的温度。铸压型在使用前要预热到一定温度，一般多用煤气、喷灯、电器或感应加热。在连续生产中，压铸型温度往往升高，尤其是压铸高熔点合金，升高很快。温度过高除使液态金属产生粘型外，铸件冷却缓慢，使晶粒粗大。因此在压铸型温度过高时，应采期冷却措施。通常用压缩空气、水或化学介质进行冷却。

4、充填、持压和开型时间

1)充填时间。自液态金属开始进入型腔起到充满型腔止，所需的时间称为充填时间。充填时间长短取决于铸件的体积的大小和复杂程度。对大而简单的铸件，充填时间要相对长些，对复杂和薄壁铸件充填时间要短些。充填时间与内浇口的截面积大小或内浇口的宽度和厚度有密切关系，必须正确确定。

2)持压和开型时间。从液态金属充填型腔到内浇口完全凝固时，继续在压射冲头作用下的持续时间，称为持压时间。持压时间的长短取决于铸件的材质和壁厚。持压后应开型取出铸件。从压射终了到压铸打开的时间，称为开型时间，开型时间应控制准确。开型时间过短，由于合金强度尚低，可能在铸件顶出和自压铸型落下时引起变形;但开型时间太长，则铸件温度过低，收缩大，对抽芯和顶出铸件的阻力亦大。一般开型时间按铸件壁厚1毫米需3秒钟计算，然后经试任调整。
